邁吉易威關于eVTOL飛行電機軸承組選型與設計的探討
撰稿-邁吉易威航空電推進團隊
前言
電動垂直起降飛行器（eVTOL）作為未來城市空中交通的核心載體，其動力系統的可靠性直接決定飛行安全。飛行電機軸承組作為動力傳遞的核心部件，需滿足多模態飛行的復雜需求，包括垂直起降、懸停、巡航及姿態轉換和緊急機動，因此它的設計與選型至關重要。
Part 1 軸承組載荷特性

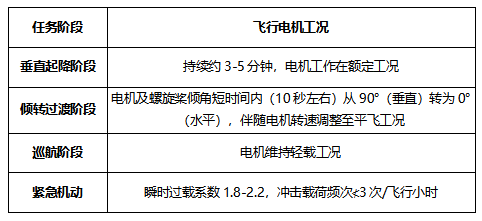

●典型的飛行電機任務工況

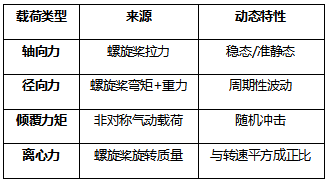

●載荷特性分類
●軸承組載荷特性
在eVTOL飛行器的飛行姿態轉換過程中，軸承組將承受更為復雜的受力工況。這一過程涉及螺旋槳和飛行電機的傾轉，導致軸承組同時受到水平拉力、垂直拉力、螺旋槳旋轉彎矩、螺旋槳組件重力以及螺旋槳組件與飛行電機安裝同軸度的多重作用。
水平拉力主要由飛行器的前進運動產生。在飛行姿態轉換過程中，飛行器從垂直起降模式轉換為水平飛行模式，螺旋槳需要產生水平推力以推動飛行器前進。這一水平拉力直接作用于軸承組的軸向方向，要求軸承組具備良好的軸向承載能力。
垂直拉力則由螺旋槳的升力產生。在飛行姿態轉換過程中，螺旋槳需要同時產生升力和推力，同時螺旋槳組件的重心位置變化，軸承組需要承受較大的徑向載荷。這種載荷的周期性變化會導致軸承組產生疲勞應力，進而影響其壽命。
在飛行姿態轉換過程中，飛行器的重心位置發生變化，導致軸承組承受的軸向載荷也隨之變化。這種變化的軸向載荷要求軸承組具備良好的動態響應能力。
螺旋槳旋轉彎矩則由于螺旋槳的旋轉和空氣動力作用產生，對軸承組的軸向和徑向均有影響。在飛行姿態轉換過程中，螺旋槳的旋轉速度較高，空氣動力作用產生的彎矩會對軸承組產生較大的軸向和徑向載荷。這種復雜的受力工況要求軸承組具備良好的綜合力學性能和動態穩定性。
垂直起降階段：
軸承需承受螺旋槳拉力與螺旋槳?dú)鈩虞d荷的復合載荷；
螺旋槳拉力產生的軸向載荷，同時因氣動中心偏移產生彎矩：
M = Fa · e
氣動偏心距e 一般取螺旋槳半徑的8%
采用ISO 281修正模型，軸承等效動載荷為：
P = X· Fr + Y· Fa
雙列角接觸球軸承（接觸角30°），系數X=0.44,Y=1.3
姿態轉換階段：
軸承需同時承受水平拉力、垂直拉力、螺旋槳自重及旋轉彎矩的復合作用，形成三維空間載荷，飛行姿態轉換時，螺旋槳傾轉角θ（0°→90°）導致軸向力與徑向力動態變化：
軸向力分量 Faxial = Fsinθ； 徑向力分量Faxial = Fcosθ。
傾轉角度θ從90°至0°過程中，軸承組受力分解為：
Faxial=Fsinθ+Fgcosθ
Faxial=Fcosθ-Fgsinθ+Fc
M = F·e·sinθ+J·α
Fg：螺旋槳自重； α ：角加速度； J：螺旋槳組件轉動慣量；Fc ：螺旋槳組件離心力
為了進一步分析水平拉力、垂直拉力、自身重力以及螺旋槳旋轉彎矩對軸承組的影響，應該采用有限元分析和動力學仿真等方法。通過建立軸承組的有限元模型，可以模擬其在飛行姿態轉換過程中的受力情況，分析應力分布和變形情況。動力學仿真則可以模擬軸承組在實際工況下的動態響應，評估其疲勞壽命和可靠性。這些分析方法可以為軸承組的優化設計提供科學依據，確保其在嚴苛條件下的可靠性和耐久性。
Part 2 軸承類型對比
●深溝球軸承
深溝球軸承具有結構簡單、摩擦系數小、轉速高等優點，適用于承受徑向載荷和較小的軸向載荷。然而，其承載能力相對較低，不適合承受較大的軸向載荷和彎矩。在eVTOL飛行電機中，深溝球軸承可能無法滿足垂直起降和飛行姿態轉換過程中的復雜受力工況，往往被用于輔助支撐作用。
深溝球軸承
●角接觸球軸承
角接觸球軸承可以同時承受徑向和軸向載荷，且具有較高的轉速能力。其接觸角設計使得軸承在承受軸向載荷時具有較好的剛度。雙列角接觸球軸承可以進一步提高承載能力和剛度，適用于eVTOL飛行電機承載軸承。

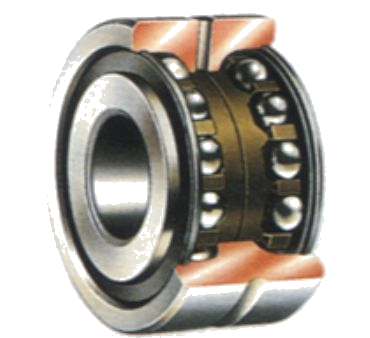

雙列角接觸軸承
●圓錐滾子軸承
圓錐滾子軸承具有較高的徑向和軸向承載能力，適用于承受較大的徑向和軸向載荷以及彎矩。其結構設計使得軸承在承受復合載荷時具有較好的剛度和穩定性。在eVTOL飛行電機中，圓錐滾子軸承可以有效分擔垂直起降和飛行姿態轉換過程中的復雜載荷。但是圓錐滾子軸承的摩擦系數較大，轉速能力相對較低，自身質量較大且需要較高的潤滑要求，可以考慮用于重型eVTOL飛行電機的承載軸承。

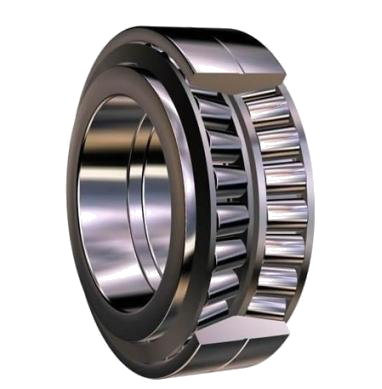

雙列圓錐棍子軸承
Part 3 軸承組的潤滑與冷卻
eVTOL飛行電機軸承組需要采用脂潤滑，維護周期應該不大于1000h，軸承更換周期應不小于8000飛行小時。選擇高性能潤滑脂是確保脂潤滑軸承可靠性的關鍵。建議選擇具有良好高溫穩定性、抗氧化性能和抗磨損性能的潤滑脂。例如，聚脲基潤滑脂、復合鋰基潤滑脂或全氟聚醚（PFPE）基脂潤滑劑，這些潤滑脂在高溫和高載荷條件下仍能保持穩定的潤滑性能，具有良好的高溫穩定性和抗氧化性能，以確保軸承組在嚴苛工況下的可靠性和耐久性。此外，優化潤滑系統的設計，確保潤滑脂的均勻分布和有效潤滑，減少摩擦和熱量積累，延長軸承組的使用壽命。
軸承室具備相應的冷卻結構是有必要的，以防止軸承組在高速重載運轉時溫度升高，影響其性能和壽命，過高的軸承溫度也會導致潤滑脂氧化變質或流動性增加，降低潤滑性能。 適當?shù)睦鋮s結構可以有效降低軸承溫度，提高軸承的承載能力和使用壽命。
Part 4 軸承組的輕量化設計
在eVTOL的設計中，軸承組的輕量化是提升飛行電機整體性能的關鍵因素之一。軸承組作為動力系統的核心承載部件，其輕量化設計需在保證高承載能力、長壽命和可靠性的前提下，通過材料創新、結構優化和工藝改進等綜合手段實現。
●輕質高強材料的應用
軸承組的輕量化首先依賴于材料的優化選擇，平衡材料的密度、強度、耐疲勞性及成本。
陶瓷軸承材料
氮化硅（Si₃N₄）、碳化硅（SiC）等陶瓷材料密度僅為鋼的40%（約3.2g/cm3），硬度高（HV 1500-1800），耐高溫（>1000℃），且摩擦系數低（與鋼配對時約為0.05-0.1）。適用于高速、高載荷工況的滾動體（如陶瓷球或滾子），可顯著降低軸承組質量。例如某eVTOL飛行電機采用混合陶瓷軸承（鋼制內外圈+陶瓷球），軸承組質量減少25%-30%。
鈦合金與高強度鋁合金
鈦合金（如Ti-6Al-4V）密度為4.43g/cm3，強度接近鋼（抗拉強度≥900MPa），耐腐蝕性強；鋁合金（如7075-T6）密度更低（2.8g/cm3），比強度高。 可應用于軸承套圈、保持架等，替代傳統鋼制部件。例如，波音某無人機電機軸承組采用鈦合金保持架，減重15%。
拓?fù)湓O(shè)計與結構優化
通過結構創新減少冗余材料，同時維持甚至提升承載性能。
●拓?fù)鋬?yōu)化與鏤空設計
基于有限元分析對軸承內外圈、保持架進行拓?fù)鋬?yōu)化，去除低應力區域材料。但需通過動態載荷試驗驗證疲勞壽命，避免因結構削弱導致裂紋擴展。
一體化軸承組設計
將前后軸承組與電機軸、殼體集成設計，減少連接件和支撐結構。例如德國某公司采用3D打印技術制造一體化軸承座，總質量降低22%。
薄壁化與緊湊布局
在滿足剛度要求下減小軸承壁厚，縮短前后軸承組間距。
軸承組的輕量化需以系統化思維推進，結合材料、結構、潤滑和熱管理的綜合優化，在保證性能的前提下實現質量最小化。短期內，混合陶瓷軸承與拓?fù)鋬?yōu)化設計是可行路徑；長期來看，復合材料與增材制造技術的突破將推動輕量化水平進一步提升。
Part 5 軸承組的壽命計算和可靠性分析
軸承作為由軸、負載和軸承座系統組成的一部分，軸承壽命計算通常采用一定理論模型和額定載荷條件，通常采用L10壽命計算方法，基于統計概率計算一個大致壽命預期，無法精確考慮實際工況沖擊頻譜載荷和材料微觀變形等影響，往往計算精度不夠。
根據eVTOL各種飛行工況，采用系統建模，進行有限元分析和動力學仿真等方法，在各個工況進行疲勞壽命和可靠性分析更符合實際工況，對軸承壽命評估更科學。
-----------------------------------------------------------------------------------------------------------------------------------------
