邁吉易威|關于航空電推進飛行電機的一些探討

撰稿-施剛、張宇浩

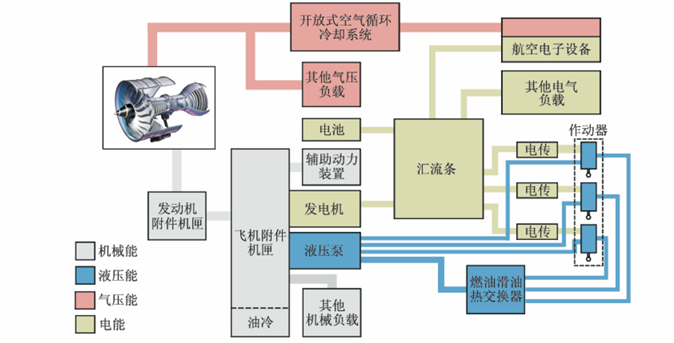

多電飛機是在20世紀末被提出的，多電就是將飛機上的原本由液壓和氣壓驅動的機械裝置轉為電驅動，用電能逐漸代替液壓能和氣壓能如圖1.1。因此飛機上伺服電機、調速電機的使用范圍越來越大，同時飛機上的電子設備的功率需求也在不斷提高，客機以波音的B787飛機為代表，發電總功率達到了1.4MW，戰斗機以F-35“閃電”為代表，發電總功率為峰值240kw。

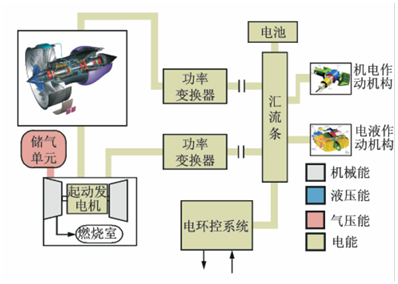

   （a）傳統飛機能量流                         (b)多電飛機能量流

圖1.1傳統飛機與多電飛機對比

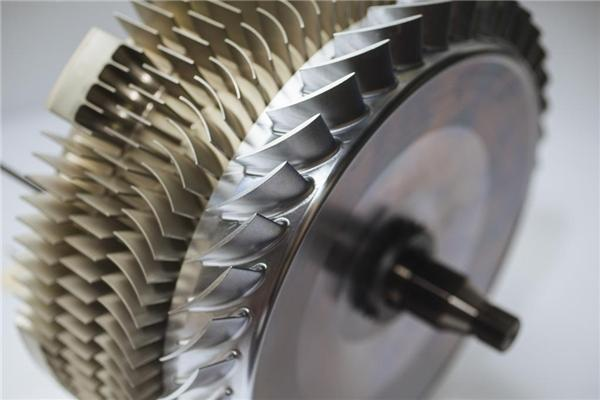

傳統上飛機使用活塞發動機或燃?xì)鉁u輪發動機作為動力系統，但是活塞發動機和燃?xì)鉁u輪發動機均存在能量轉換效率極限，目前最先進的燃?xì)鉁u 輪發動機對燃料能量的利用率僅約40%。而對于電推進飛機，從電能到推進功率的轉化率能夠超過70%，可見電推進技術具備相當?shù)默F(xiàn)實意義。

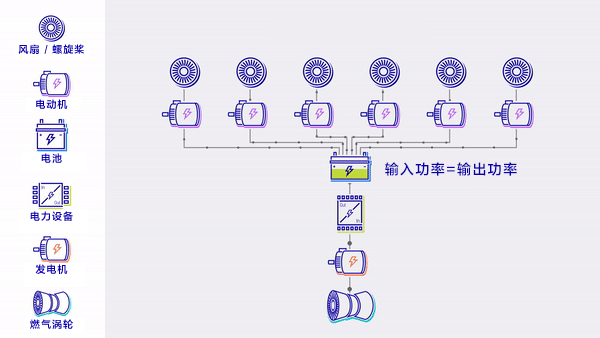

電推進飛機的發展有兩條路線。小型飛機能夠直接使用電池作為電能來源，使用電動機作為動力來源，從而消除污染排放，大幅降低噪聲水平，同時降低飛行過程中的能量消耗水平如圖1.2。大型飛機仍然需要使用燃?xì)鉁u輪發動機，以確保其航程和載重，但可以通過在推進系統中引入電動機如圖1.3，形成混合動力系統有效改善整個動力系統的排放性能和燃油消耗水平。

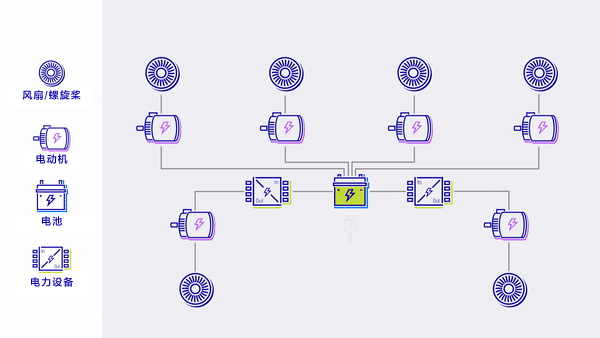

  圖1.2全電飛機原理                         圖1.3串聯混合動力

電推進技術是繼飛機二次能源統一為電能之后，飛機動力系統電氣化的高級階段與重要發展方向，航空電動機完全取代航空發動機，有望突破傳統飛機發動機能量轉換效率極限，改善飛機飛行性能的同時降低燃油消耗水平和污染排放，是動力系統的深刻變革。

什么樣的航空推進電機是未來航空需要的電機，一直是從事這個行業的我們在思考的問題，接下來一段時間我們會從不同角度討論這個問題，希望可以拋磚引玉，與從業者們一起討論，共同進步。

第一個話題：未來的航空電推進是集中式電推進還是分布式電推進

首先什么是集中式電推進和分布式電推進，集中式電推進就是用航空電推進電機等功率替換原有的內燃機發動機，發揮電動機同功率下體積小、重量輕、能量轉換效率高的優勢，而且由于對飛機本身改變較小，可以在原有飛機的適航基礎上進行動力更換適航。分布式電推進就是把原來的一個大功率電機轉化成多個小功率電機。

邁吉易威團隊認為，分布式電驅動會比集中式電驅動更有未來。主要是從以下幾個方面考慮：

1.從電機的效率角度看

電機損耗中存在恒定損耗，這類損耗與電機的材料、工藝、結構設計、轉速等相關而與負載無關，比如鐵芯損耗、風摩損耗和軸承損耗，往往功率大的電機會比功率小的電機效率會提高1%-2%�？偟膩碚f電機與內燃機不同，電機的效率與尺度和負載相對無關，小電機比大電機相比，效率不會有大的區別。

2.從電機的散熱角度看

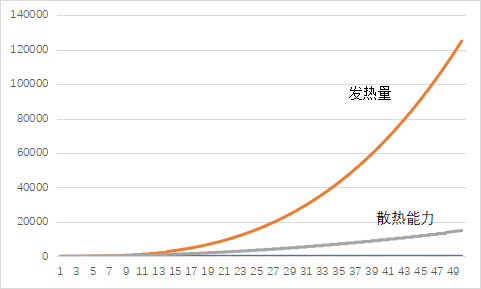

在轉速變化不大的情況下，電機的扭矩正比于電磁材料的質量，又由于電磁材料的密度變化不大，于是對于直驅的航空電推進電機，電機的功率就會正比于電機的體積。而電機的散熱是依靠電磁材料的外表面去進行散熱的，電機在散熱條件不變的情況下，電機的散熱能力正比與電機的表面積。假設電機恰好是一個邊長是a的正方體，這個正方體的體積等于a3,表面積等于6a2,隨著a變大電機的效率保持不變，電機的發熱能力正比于a3，散熱能力正比于a2。電機發熱量的增速是大于電機散熱能力增速的。因此集中式驅動和分布式的航空推進電機，在功率差不多的情況下往往雙方的電磁材料質量差不多，但是集中驅動的航空電機需要更多的成本和重量來強化散熱。

3.從飛機的氣動角度看

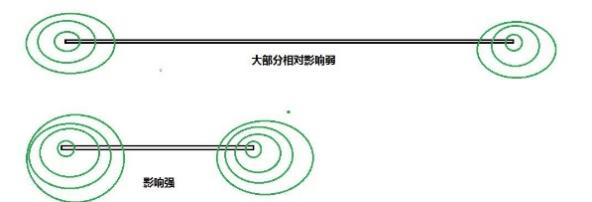

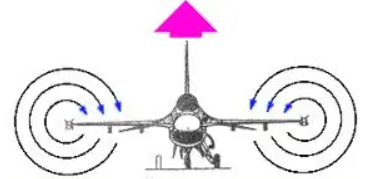

機翼同一般物體相似，也有摩擦阻力和壓差阻力。對于機翼而言，這二者合稱“翼型阻力”。機翼上除翼型阻力外，還有“誘導阻力”。這是機翼所獨有的一種阻力。因?yàn)檫@種阻力是伴隨著機翼上升力的產生而產生的。升力的產生來源于機翼上、下表面的壓強差，即下表面的壓強大于上表面。翼尖附近的氣流在壓差的作用下會由下向上繞，這樣既減小了升力，又產生了阻力，這就是誘導阻力。因?yàn)榭諝怵ば裕?/span>翼尖渦流的強度，靠近翼尖附近強度最大，越往機翼中心，下洗越弱，相應的誘導阻力越弱。大展弦比機翼，整塊機翼受到翼尖渦流的影響，比起小展弦比受到的影響相對要輕，所以大展弦比的機翼誘導阻力要小。

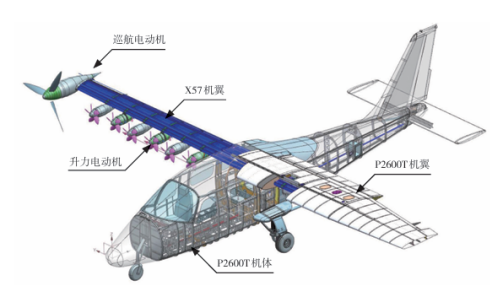

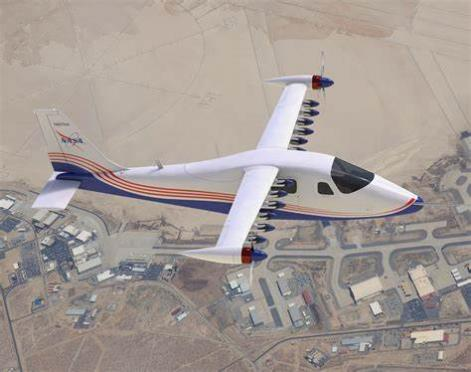

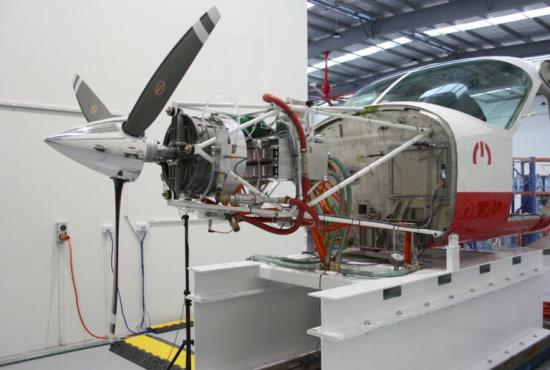

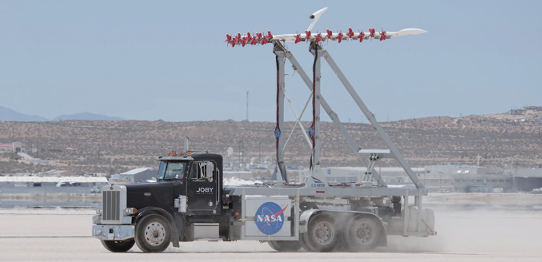

現實中的飛機受限于結構強度，無法使用展弦比過高的機翼，而采用分布式驅動的電推進飛機，由于每個電機的重量都不大，可以均布在大展弦比的機翼上，X57飛機就是更換了分布式電驅動改用了高展弦比機翼。同時分布式的布局可以進一步減少飛機的誘導阻力，在X57飛機的地面實驗中，分布式螺旋槳可顯著加大機翼表面的來流速度與動壓，當升力電動機輸出功率為225kW時機翼能夠產生傳統推進裝置相同功率下2倍的升力，進而使得X57擁有更多的升力冗余和更短的起飛距離。

4.從電機的生產角度看

電機由于零件數少，結構簡單，規�；�的生產大幅降低了電機的制造成本。尺寸小的電機重量輕，模具和工裝夾具尺寸小成本低，相比大尺寸的電機的產線成本更低。因此分布式驅動的航空推進電機相比集中式的航空推進電機更借助規模優勢降低成本，為了達到相同總功率，分布式的小功率電機往往比集中式的大功率電機綜合成本更低。

5.從飛行的安全冗余角度看

電機的過載能力很強，單臺電機發生失效，可以通過其他電機的過載工作來彌補損壞電機的推力損失。同時依靠分布式電推進的推力差動或者矢量控制，可以進一步實現部分飛機舵面的功能和冗余。分布式驅動的飛機在安全冗余性上比集中驅動的飛機具有壓倒性優勢。

第二個話題：未來的航空電推進是螺旋槳推進還是電涵道推進

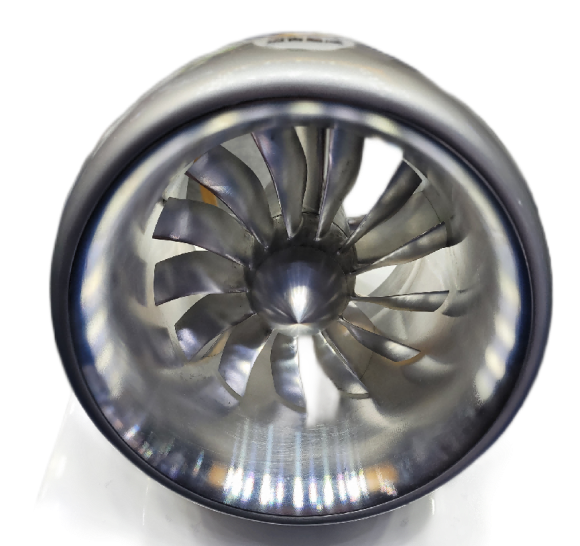

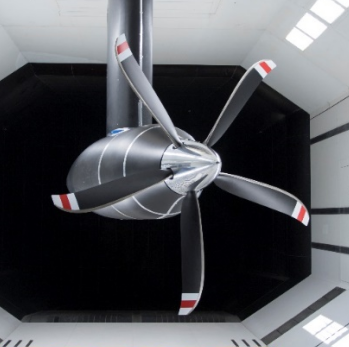

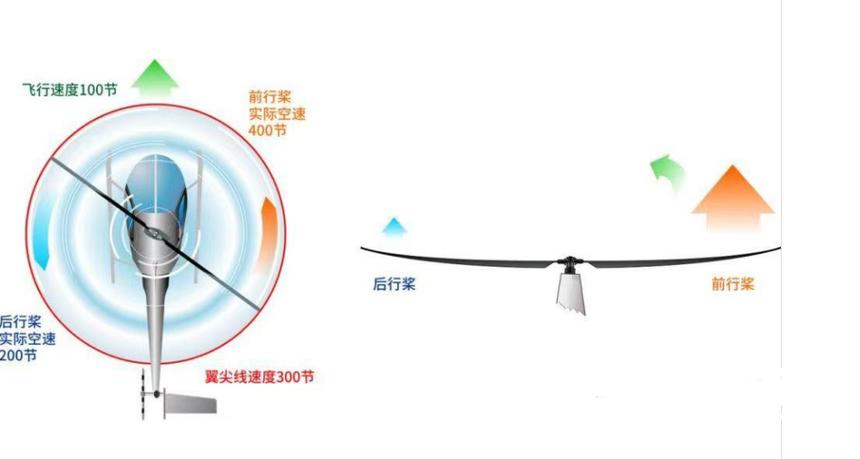

無論是螺旋槳還是電涵道，都可以視作對空氣做功，使其加速，對空氣的反作用力就是推進器的推力。螺旋槳推進槳盤面積大，相應的推進力效就高，力效高就意味著每千瓦的功率產生的推力就更大。螺旋槳的力效在3.5-7kg/kw，電涵道的力效在1.5-3kg/kw,對于追求以更小功率實現垂直起降的eVTOL飛機來說，螺旋槳在起飛階段更加合適。采用了螺旋槳的垂直起降飛機所需的功耗往往不到采用電涵道飛機的一半，因此邁吉易威團隊認為，只要大家還在追求垂直起降，并且電池技術無法快速突破，那么電動螺旋槳的推進形式就是當前的最優選擇。

但是我們并不認為電涵道沒有未來，電涵道的橫截面積更小，平飛阻力更低，并且體積小可以布置更多的動力單元，實現更充分的分布式驅動。電機的需求從電動螺旋槳電機的低速高扭轉向了高速低扭，電機可以做到更加小巧。電涵道的外面有包裹機殼，可以布置降噪的聲襯和補強的碳纖維，在噪聲和安全上比螺旋槳推進更具優勢。我們認為在更遠的未來，電涵道會是更適合航空電推進的推進方式。

第三個話題：未來的航空電推進是軸向磁通電機還是徑向磁通電機

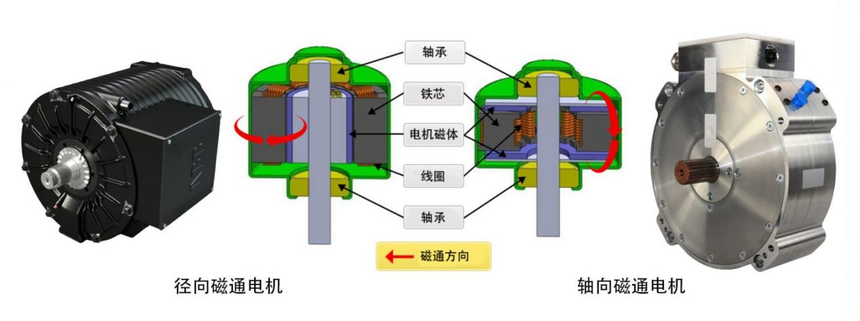

軸向磁通電機因磁場是沿著軸向分布而得名，同理徑向磁場電機的磁場就是沿著徑向分布如圖。在同體積下，軸向磁通電機的磁場作用面積更大，因此軸向磁場電機的扭矩密度和功率密度更高，從電磁性能上看，軸向磁場電機更加適合航空電推進。

但是對于evtol而言，無論是全傾轉還是復合推進，螺旋槳都會產生巨大的軸向力和彎矩。軸向磁通電機的氣隙是一個平面，在承受軸向力和彎矩時都會導致氣隙扭曲，甚至發生結構失效，為了強化結構，就需要一套相當強壯的軸承系統，為此則需要付出更多的結構重量。除此以外，軸向磁通電機的散熱以及工藝問題都是制約其發展的固有難題，這類電機在未來很難通過嚴苛的適航論證。

第四個話題：未來的航空電推進是采用哪種軟磁材料

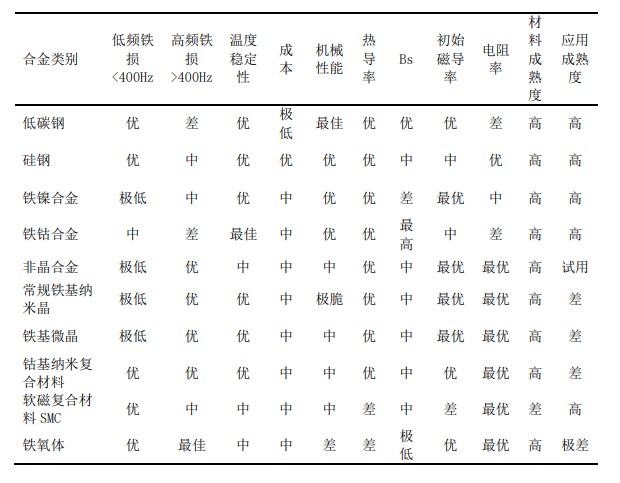

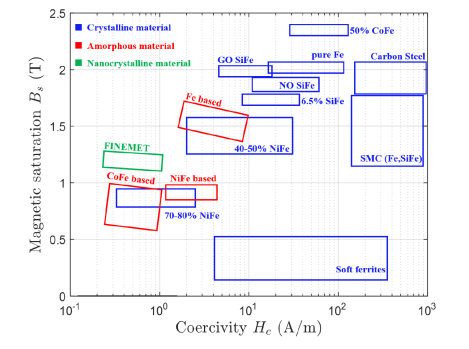

如今電機所用的軟磁材料采用主要有晶體材料、非晶材料、納米晶體材料，考慮到應用成熟度，依然是晶體材料成熟度高。對于一種軟磁材料主要看它的飽和磁感應強度Bs和矯頑力Hc,Bs主要決定了電機的磁場強度，磁場強度越強就意味著電磁能力越強，就越能在小體積下實現高性能。Hc決定了鐵芯的磁滯損耗，Hc越低，電機的交流鐵損就會越低，電機的效率就會做的越高。因此，在航空推進電機追求高功率密度和高扭矩密度的情況下，只要能解決鐵損較大帶來的散熱問題，高飽和磁密的晶體軟磁材料是最合適的，其中以鈷鐵合金最為性能出眾。

第五個話題：未來的航空電推進是直驅還是齒輪減速

這個話題其實我們團隊內部也有些爭議，雖然大多主機企業采用了直驅螺旋槳的技術方案，但也有一些頭部主機企業選擇高速電機+減速傳動驅動螺旋槳。邁吉易威的地面業務主要做分布式電動輪（低速大扭矩驅動的典型應用），具有相對較強的齒輪設計能力和電機/行星排集成設計能力，但是基于國內材料、熱處理以及相應的檢測條件，確實很難草率地評估減速器失效風險。而減速器斷齒或會造成瞬間堵轉，減速器殼體乃至槳轂和槳葉結構強度恐難以承受突發堵轉沖擊，畢竟高能非包容性破片產生的飛行安全損害難以估量。

第六個話題：未來的航空電推進是風冷電機還是油冷電機

相同功率的電機的發熱大小主要看電機的效率高低，電磁重量給的夠，電機效率就高發熱就少，如果追求高功率密度就需要削減電磁重量犧牲效率，所以制約電機功率密度提升的因素從電磁設計變成了散熱設計。無論是風冷電機還是油冷電機，最終電機的熱都需要排放到大氣當中，最終決定整套散熱系統散熱能力的是電磁材料到大氣的熱阻、與大氣換熱的表面積、與大氣換熱的換熱系數。

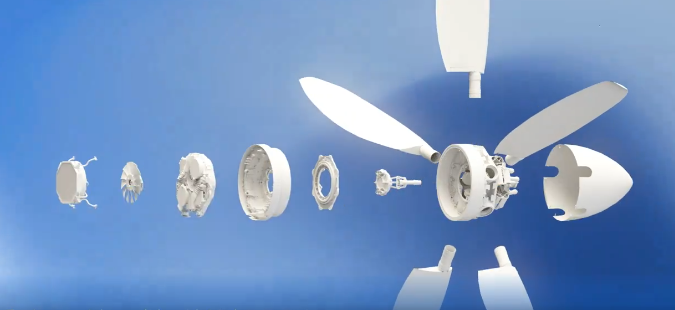

Joby就是按照這個思路做出了超高扭矩密度的油冷外轉子電機，該電機集成了電機本體、控制器、風扇和油泵電機以及散熱器如圖。首先電機的定子用聚醚醚酮（Peek）材料包裹并通油進行冷卻降低了系統熱阻，然后均溫油液來到電機后部的管帶散熱器進行散熱，最后，在電機的內部另外布置小型高速電機，利用它同時驅動高速風扇和油泵提高換熱系數和系統熱阻。理論上只要這臺高速電機轉的足夠快，電機的熱都可以被散掉。這套方案如果說有什么缺點，那就是為了高度集成，電機內大量采用3d打印件，很難對該電機進行大規模商業化量產。并且油路存在失效泄漏并且導致燃燒的風險，在未來的適航認證過程中會是極大的不利因素。

不管怎么說這套方案集成度高，結構緊湊，展現了新興科技公司的創新能力，與之相對的是老牌航空動力公司賽峰的航空推進電機。這臺電機采用全風冷系統，利用軸帶的風扇對電機自身表面的翅片進行散熱，散熱能力相比Joby的電機遜色許多，所以該電機只能增加電磁重量提高效率來降低散熱需求。雖然在功率密度上賽峰的這臺電機只有joby航空推進電機的一半不到，但是賽峰考慮的可能更加長遠。這種結構簡單的風冷電機具有部件少、工藝成熟、可靠性高的特點，在未來的適航認證和商業化量產都會更具優勢。

對于Joby來說，由于缺乏自身造血能力，選擇劍走偏鋒，用更高的性能指標來贏得投資人的青睞。而賽峰是行業巨頭，這個行業的理解更加深刻，如果無法通過適航無法大規模生產，這樣的產品對于賽峰是沒有意義的。

-----------------------------------------------------------------------------------------------------------------------------------------
